售后服务： 0453-6988277USP-B系列板式换热器超声波除垢防垢装置简介

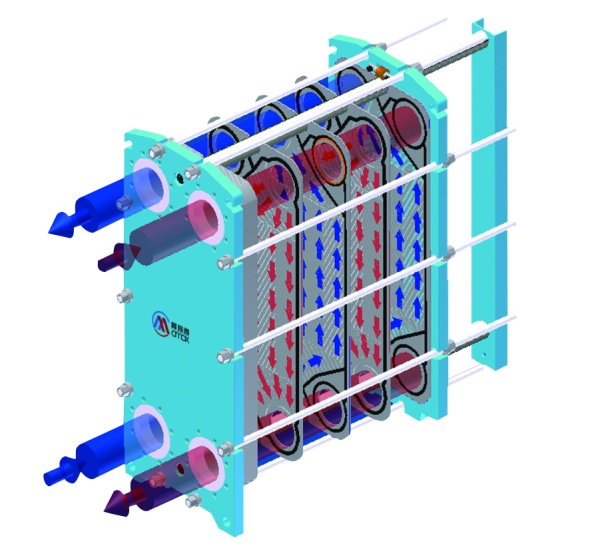

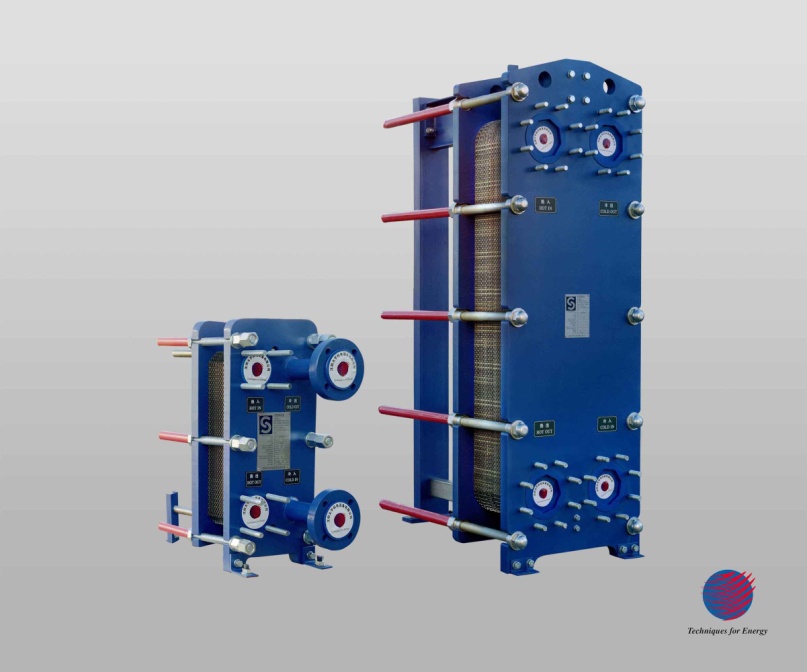

一、 板式换能器是近10年才普及的，普及的原因是由于板式换能器具有以下优点：
1、传热系数高：板式换热器的传热系数是管壳式换热器的3～5倍。完成同一换热任务，板式换热器的换热面积仅为管壳式换热面积的1/3～1/4。
2、对数平均温差大：流体在板式换热器内的流动是并流或逆流的流动方式，其温差修正系数一般在0.8～0.95。
3、占地面积�。喊迨交蝗绕鹘峁菇舸眨ノ惶寤诘幕蝗让婊芸鞘交蝗绕鞯�2～5倍，实现同样的换热任务时，板式换热器的占地面积约为管壳式换热器的1/5～1/10。
4、重量轻：板式换热器的板片厚度仅为0.5～1mm,在完成同样换热任务的情况下，板式换热器的重量仅为管壳式换热器的1/5左右。
5、价格低：单位换热面积造价低于管壳式换热器。
6、末端温差�。喊迨交蝗绕鞯哪┒宋虏詈苄�，对于水—水换热可以低于1℃，而管壳式换热器大约为5℃.这对于回收低温位的热能是很有利的。
7、污垢系数低：板式换热器的流体呈现剧烈湍流，杂质不易沉积，板间通道的流通死区小，不锈钢制造的换热面光滑、且腐蚀附着物少。
8、可以实现多种介质换热。
9、很容易改变换热面积或流程组合。
二、 板式换能器虽然优点很多，但也有以下缺点：
1、工作压力小：板式换热器是靠垫片密封的，密封周边很长，而且角孔的两道密封处的支撑情况较差，垫片得不到足够的压紧力，所以目前板式换热器的****工作压力仅为2.5MPAa；单板面积大于1平方时，其工作压力往往低于2.5MPa。
2、工作温度低：板式换热器的工作温度决定于密封垫片能承受的温度。用橡胶类弹性垫片时，****工作温度在200℃以下；用压缩石棉绒垫片工作温度为250～260℃，由于压缩石棉绒垫片的弹性差，所以工作压力较用橡胶垫片低。
3、易堵塞：换热器的板间通道很窄，一般在3～5mm,当换热介质中含有较大的固体颗粒或纤维物质时，就容易堵塞板间通道。
4、不易清洗：清洗时必须把换能器解体，逐片清洗，清垢难度大，清洗工作量大，清洗现场乱。
5、检修费用高：由于板片很薄，在清洗硬垢的过程中板片易变形，密封垫圈极易损坏；为保证回装质量，必须更换，检修费用高。
三、针对板式换热器存在的缺陷，我公司****研制了USP-B系列板式换热器除垢装置，该装置通过超声波除垢装置去除换热板上的硬垢，通过软垢****装置去除换热板间的氧化物及泥沙等软垢，彻底解决了板式换热器的除垢难题。
技术创新点：
1、在国际上率先提出了一种全新的除垢模式，将超声波除垢技术应用于板式换热器除垢方面，较好地解决了超声波应用频率、功率密度、除垢效应三者之间的关系。
2、参数匹配合理，全新设计的换能器对硬垢的去除效果好。
3、输出频率与功率密度在线可调，便于寻找****工况。
4、增加了软垢****装置，可以有效去除换热板与板之间的软垢。
5、使用寿命长，连续在线工作，基本处于免维护。
l 除垢作用
除垢效果明显，一般在安装使用后的3-6个月内，可去除80%以上的老垢，以后陆续****干净。
除垢机理：超声波的声波作用于液体中时，液体内形成许多微小的气泡，形成“空化效应”，气泡的破裂会产生五能量极大的冲击波，影响了碳化沉积物内部之内的牢固性，破坏了碳化沉积物和金属之间的关系，因此，产生许多小裂缝。当裂纹逐渐增多后，水垢便形成沙砾状颗粒，一部分从管壁表面脱落。水在毛细的作用下通过细小裂缝渗入到受热表面，那里有水被蒸发，从而带动碳化沉积物的膨胀和成片地脱落，将垢****彻底。
作用于金属表面的超声波振动产生了机械能量，使得金属、水垢、水随之震动，由于三者之间的频率响应不同，产生不同步振动，形成垢层与管壁界面上的相对剪切力，即形成“剪切效应”，破坏了水垢和金属之间的结合，导致垢层产生疲劳而松脱。
l 阻垢作用
阻垢彻底，自安装之日起，新垢生成的概率很小。
阻垢机理：超声波在液体介质中通过“空化效应”，将水分子裂解为H自由基和HO自由基，甚至H+和OH-等, 而OH与成垢物质离子可形成诸如CaOH 、MgOH 等的化合物，从而增加水的溶解能力，使其溶垢能力相对提高，具有"活化"效应。超声波的辐射把液体拉裂而形成无数极微小的局部空穴和气泡，在这些气泡的周围，形成许多的结晶中心，在水中开始形成硬盐，形成细小的沙状物，即产生超生“凝聚”现象，有很强的争夺水中离子的能力。
受热表面上的振动使金属与水之间产生高速微流和空化效应，破坏垢类生成和在管壁沉积的条件，阻碍了这些沙状物在管壁上的沉淀，具有阻垢效果。
l 防止氧化腐蚀作用
在管壁内表面自然形成的裂缝中，存有水中溶解的氧气，在超声波振动的作用下，它被强制从裂缝中排出来。超声波的脉冲长期地作用于管的内壁表面，在微小的缝隙附近发生变形变化，这些变形变化把裂缝的边缘铆住，使它们被封住，水中的溶氧就不会渗入裂缝中，****了腐蚀的源头，保护金属免受磨蚀。这种防腐蚀的效果在某种程度上取代了管子内表面的钝化，可有效防止水中溶氧对金属的腐蚀，相当于****钢铁管受氧腐蚀的装置。
l 提高换热器效率
超声波振动，形成其内部水和管壁的振动，减弱了水与管壁之间的流体力学阻力，从而提高了水流的速度。水与金属加热面之间的排出与进入加快，水与受热表面的交换速度也加快，使被加热液体的层流边界层、过度层和紊流区能进行更好的混合，提高热量的传递。同时，由于换热设备处于无垢状态下运行，换热热损耗很小，提高换热器效率近3-5%。
l 环保节能
物理方法防垢，对水体和环境无污染，对管线和容器无腐蚀。相对于结垢后在处理的其它方法而言，其在线式的工作方式，破坏了垢晶形成条件，使设备始终处于无垢状态下运行，其热传导效率约提高了5-8%，节能3-5%。
四、产品组成

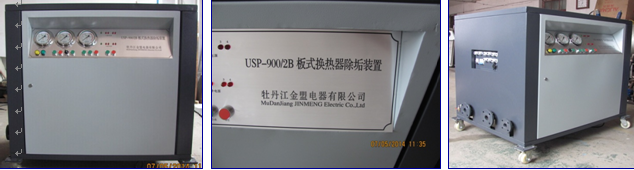

1、USP-B系列板式换热器除垢装置由超声波除垢装置、软垢****装置、电控装置、附属管路等组成。
2、超声波除垢装置由脉冲电源和换能器组成。脉冲电源的功能是把AC220V的工频电源转换成一定频率的脉冲电源；换能器的作用是把电子脉冲能量转换成机械能量，产生超声波振动，实现除垢的机理。
3、软垢****装置由气液混合器、控制器、管阀等组成，混合液以一定的压力进入脉冲震荡发生器，形成高压脉冲水气流，进入板式换热器后，随着气泡的爆裂，板片内的水流被激发出强大的冲击波，猛烈地冲刷板壁，并夹杂着被撞碎、剥离的杂质产生了巨大的"喷溅效应"，从而****泥砂、铁锈渣等软垢。
4、电控装置由电气开关、指示灯、接触器、PLC等组成，运行过程中根据PLC编程，自动控制各电器单元的启停，阀门的开闭，逐一清洗每台板式换热器，实现运行中除垢。
五、技术规范
|
装置型号 |
USP-300/1B USP-300/2B USP-300/3B USP-300/4B |
USP-900/1B USP-900/2B USP-900/3B USP-900/4B |
USP-1000/1B USP-1000/2B USP-1000/3B USP-1000/4B |
USP-1500/1B USP-1500/2B USP-1500/3B USP-1500/4B |
|
电源电压 |
AC220V 50Hz / AC380V 50Hz |
|||
|
工作频率 |
16.7KHz—19.2kHz |
|||
|
功率密度 |
10-16 |
|||
|
外接水源入口及压力 |
DN40国标法兰/0.1-0.4MPa |
|||
|
混合液出口及压力 |
DN40国标法兰/0.6-0.8MPa |
|||
|
驱动板式换热器数量 |
1-4台 |
|||
|
适应单台板式换热器换热面积 |
100m2 |
200m2 |
300m2 |
400m2 |
|
安装换能器数量 |
2-8只 |
4-16只 |
6-24只 |
8-32只 |
|
短时使用功率 |
4kw |
4.4kw |
4.8kw |
6.2kw |
|
长时使用功率 |
0.25-1kw |
0.4-1.4kw |
0.45-1.8kw |
0.8-3.2kw |
|
工作条件/冷却方式/�；さ燃� |
持续工作/空气/ IP40 |
|||
|
主机重量 |
272-314kg |
276-330kg |
280-346kg |
283-358kg |
|
外形尺寸 |
1500×800×1000mm |
|||
六、经济效益分析
1、热网循环水不用添加阻垢剂，节省加药费用，降低运行费用。
2、板式换热器不用解体清垢，减少解体清垢所发生的材料更换及维护费用。
3、减少�；杆斐傻闹苯雍图浣泳盟鹗�。
4、保证换热效率，减少燃料的浪费，增加设备运行的经济性和安全性。
5、实现在线防垢和除垢，降低工人的劳动强度，减少人工清理费用，****定期化学清冼发生的费用和对设备的腐蚀，延长设备的使用寿命。
6、用于购买使用USP-B系列板式换热器除垢装置的成本，在它们工作以后的1-2个采暖期之内就会被全部收回。使用本装置只是一次投资，使用有效期大于10年
